〈補足〉デナリLEDドライビングランプのハーネス設置手順

[写真タップで拡大]

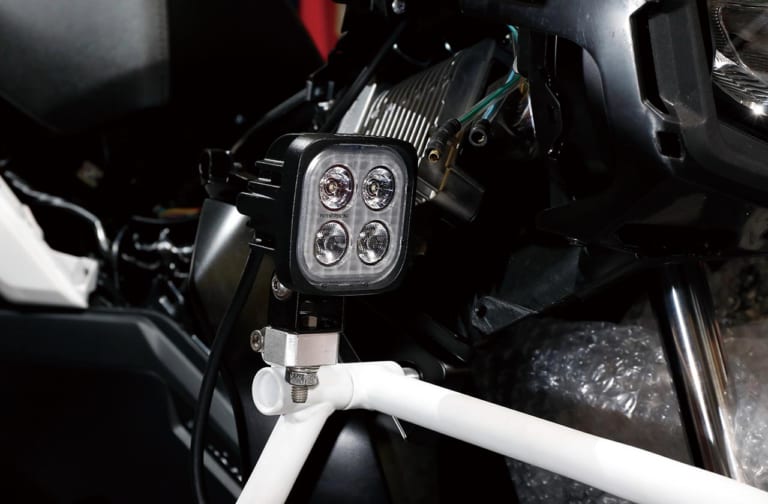

【明るさは正義!! 夜間走行の強い味方】ドライビングランプは各4個のLEDバルブを装備した、本格的なナイトラリーでも愛用者の多い高性能パーツ。配線にはリレーとスイッチを組み込んだ専用のハーネスキットを使用する。

[写真タップで拡大]

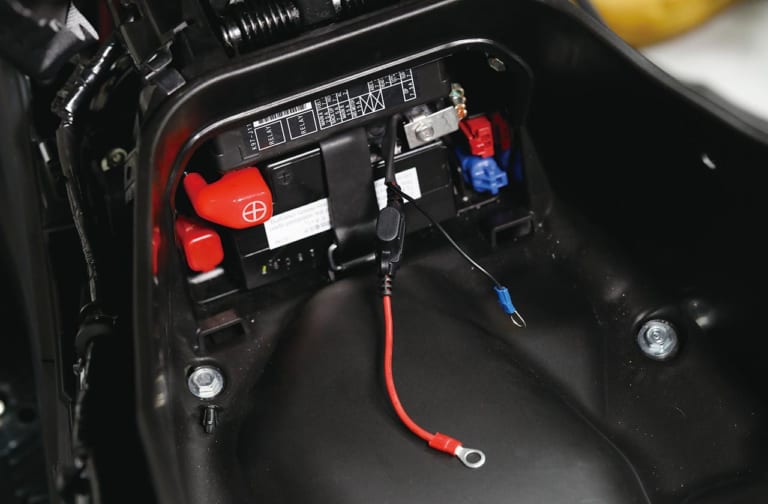

ハーネスが目立たないようレイアウトするには、カバー類の脱着が必要。電源線はトランク内のバッテリーターミナルに接続。

[写真タップで拡大]

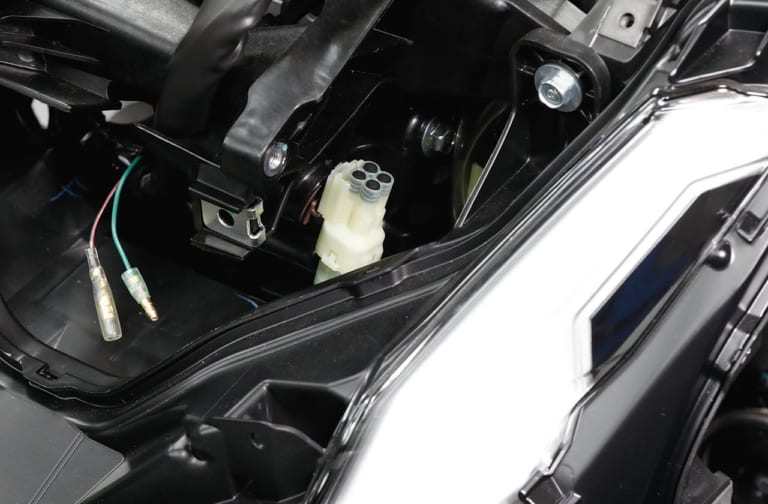

【フロントパネル内部にアクセサリー電源発見】キーオンで12Vが流れる配線に、ハーネスキットのリレー線をつなぐ。その配線をフロントパネル内部の4Pカプラーで発見。

[写真タップで拡大]

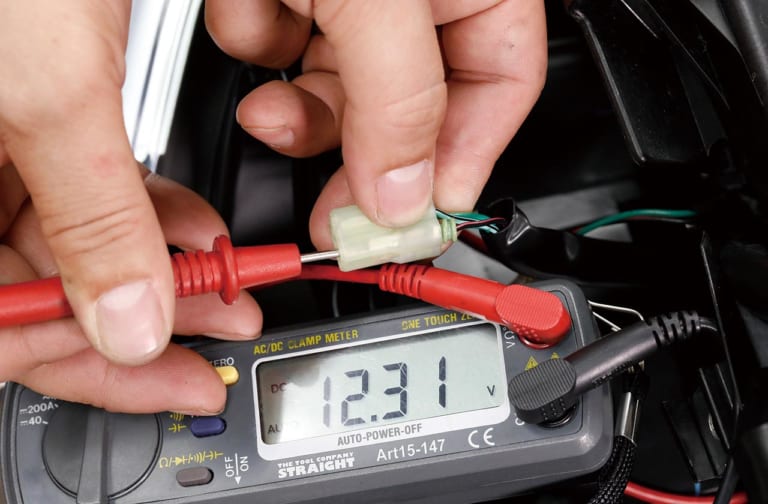

ホンダ車の場合、キーオンで12Vが流れるのは黒/赤色の配線(アクセサリー電源という)。12.3Vが来ているのでOK。

[写真タップで拡大]

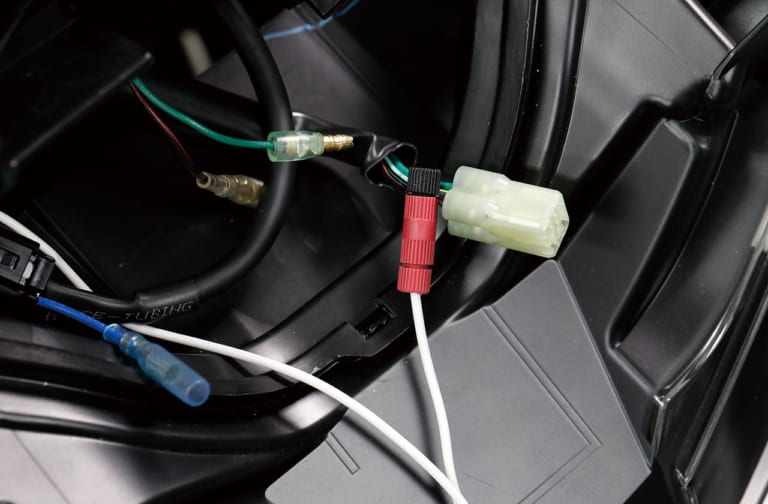

白い配線がリレー線で、赤い筒状のエレクトロタップで分岐する。バッテリー付近に黒/赤があれば、そこで分岐しても良い。

[写真タップで拡大]

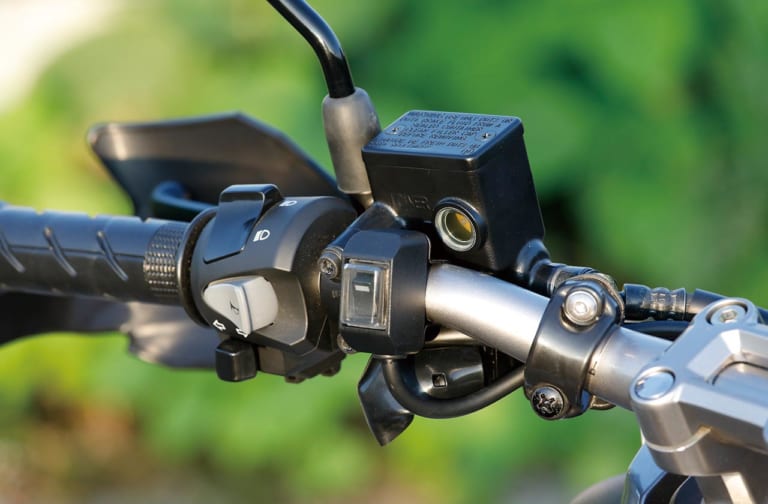

防水カバー付きスイッチはハンドル左側にセット。リレーはアクセサリー電源で作動するので、キーオフ時は誤点灯しない。

[写真タップで拡大]

【SPECIAL THANKS:ATTRACTIVE】原付スクーターからレース用車両まで扱う、頼れる街のバイクショップ。日常的に50万km以上走行したバイク便車両のメンテナンスを行い、膨大なノウハウを蓄積。フットワーク軽く対応迅速、ノウハウ豊富な駆け込み寺的存在だ。●住所:東京都新宿区原町2-5 ●電話:03-6302-1719

●取材協力:ホンダモーターサイクルジャパン ツアラテックジャパン アトラクティブ ●文/写真:栗田晃(モトメカニック編集部)
