ボルトやナットが落ちないナットグリップ機能も魅力
ソケット外周のスプリングとスチールボールを組み合わせた、コーケンならではのナットグリップソケットと、六面式ボールジョイント機構を組み合わせたソケット。ジョイント部にピンがないため差込部は通常のソケットとほぼ同じ外径で、Z-EALのテーマであるコンパクトさにこだわりぬいた仕様となっている。

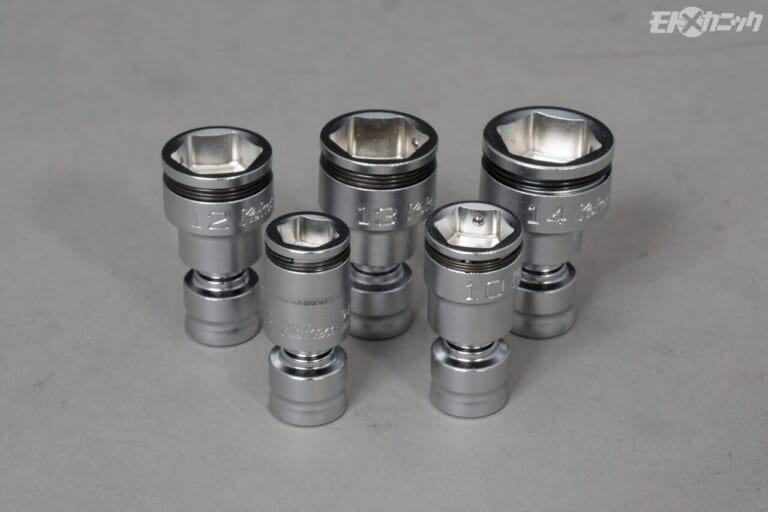

【2441MZ Z-EAL 1/4″SQ ナットグリップユニバーサルソケット】8mm ●希望小売価格:5130円(税抜) / 10mm ●希望小売価格:5130円(税抜) / 12mm ●希望小売価格:5130円(税抜) / 13mm ●希望小売価格:5160円(税抜) / 14mm ●希望小売価格:5160円(税抜)

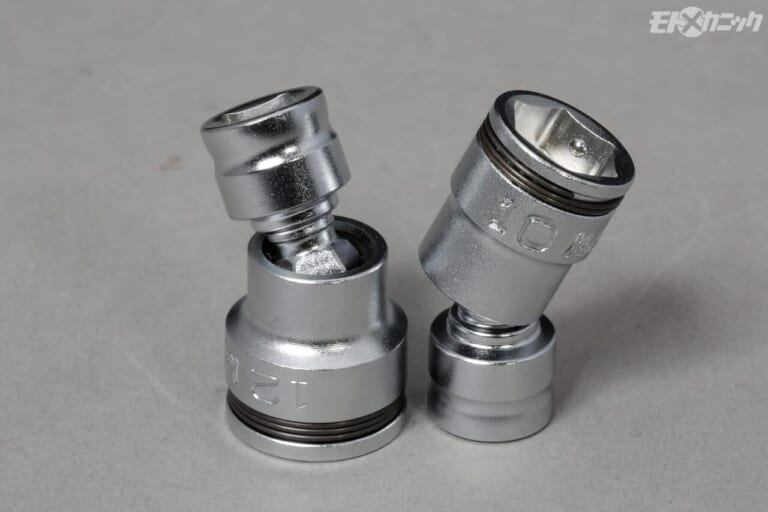

ソケットに内蔵された六面式ボールジョイントにはテンションが掛けられており、適度なフリクションのおかげで勝手に傾くことはない。また全周にわたり傾き角度が一定で滑らかに回転するのも特徴だ。

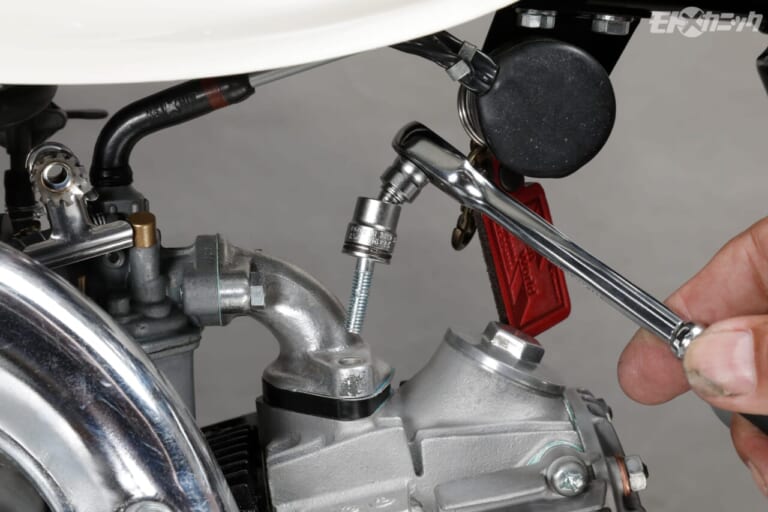

ギヤラチェットや通常のソケットが周囲に干渉する場面で、ラチェットハンドルが逃げられるユニバーサルソケットが重宝する。ディープソケットやエクステンションバーと使い分けたい。

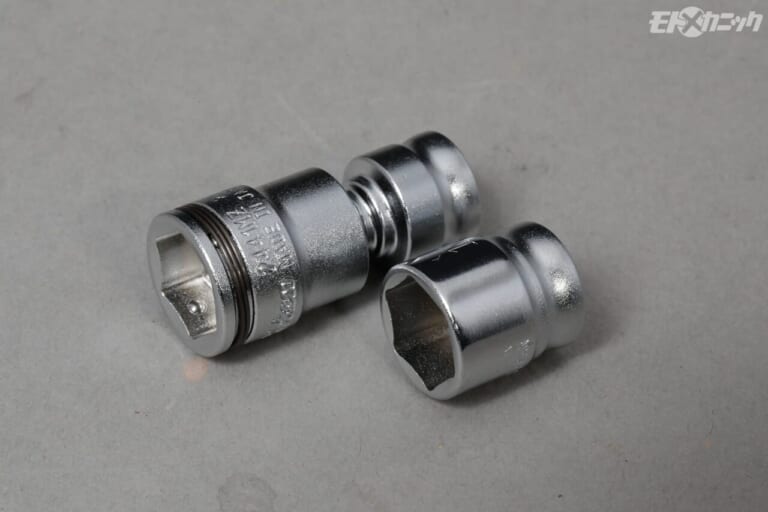

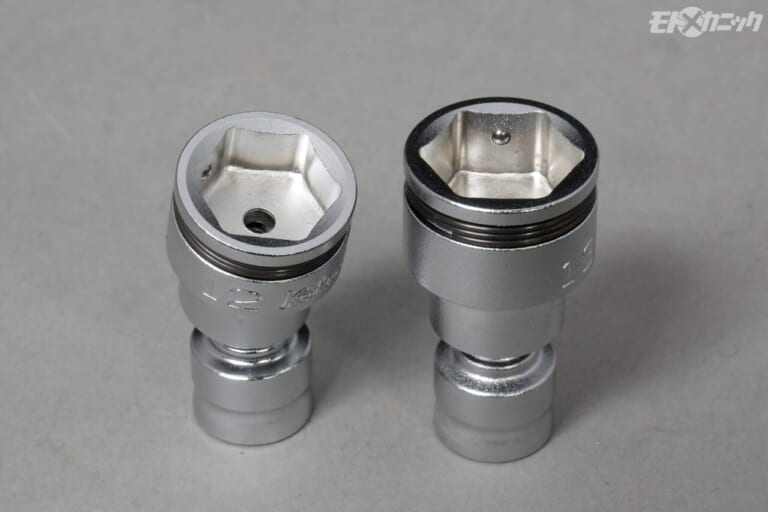

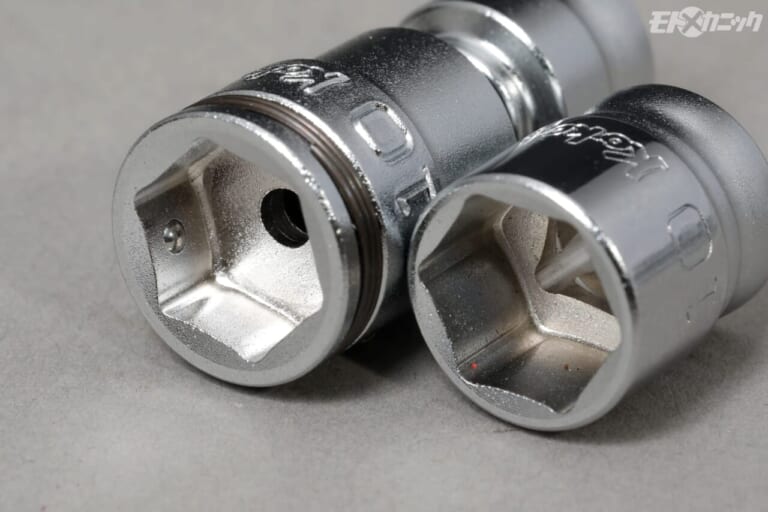

アルミや樹脂素材にも対応できるよう、磁石に頼らずスプリングとボールのフリクションでのボルトやナットを保持するナットグリップ(左)の開口部の肉厚は、通常のZ-EALソケット(右)に対して若干厚いが、実用面での影響は皆無だ。
独自の六面式ジョイントで高強度とコンパクト化を両立
ソケットとジョイントが一体化した上の製品に対して、手持ちのソケットやビットを組み合わせて首振りとして使えるのがこちらのユニバーサルジョイント。

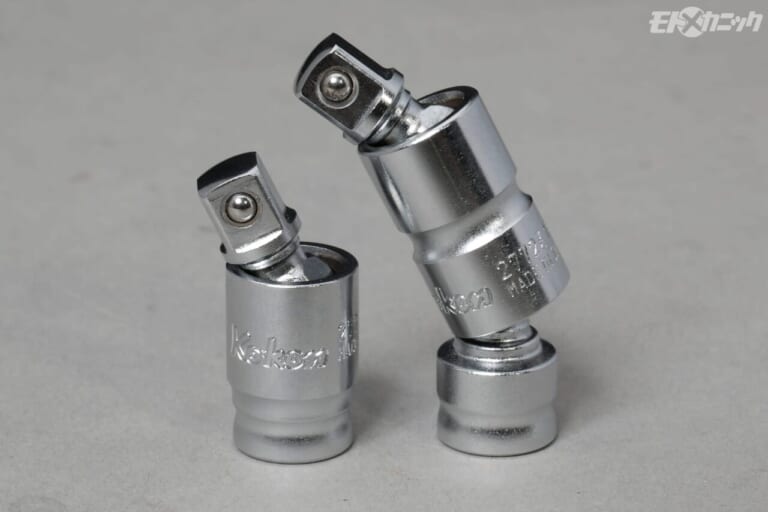

コーケンではスタンダードツールはクロスジョイント式と六面式、Z-EAL は六面式ボールジョイントのみを設定。さらにZ-EAL には六面式ジョイントを2連装することで首振り角度を2倍にしたダブルジョイントも用意されている。
【2771Z Z-EAL 1/4″SQ ユニバーサルジョイント】 ●希望小売価格:3790円(税抜) / 【2772Z Z-EAL 1/4″SQ ダブルジョイント】 ●希望小売価格:4930円(税抜)

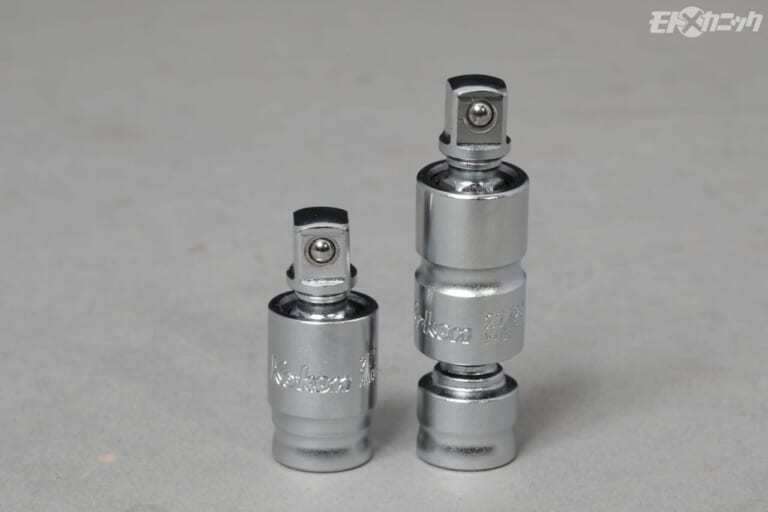

シングルタイプの傾き角25度に対してダブルジョイントは50度まで傾いてもスムーズに回転する。その分、全長は29.9mmに対して46mmと長くなるが、周囲に邪魔が多い場所では大きく曲がる角度が武器になる。

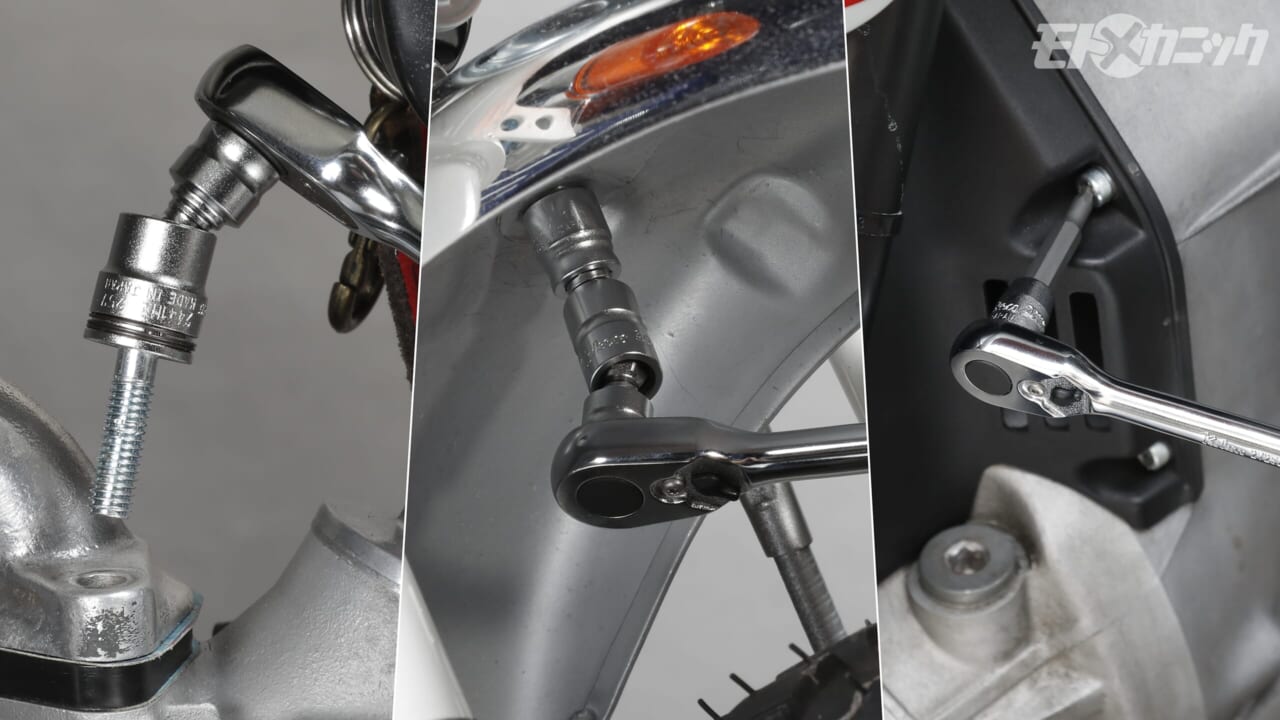

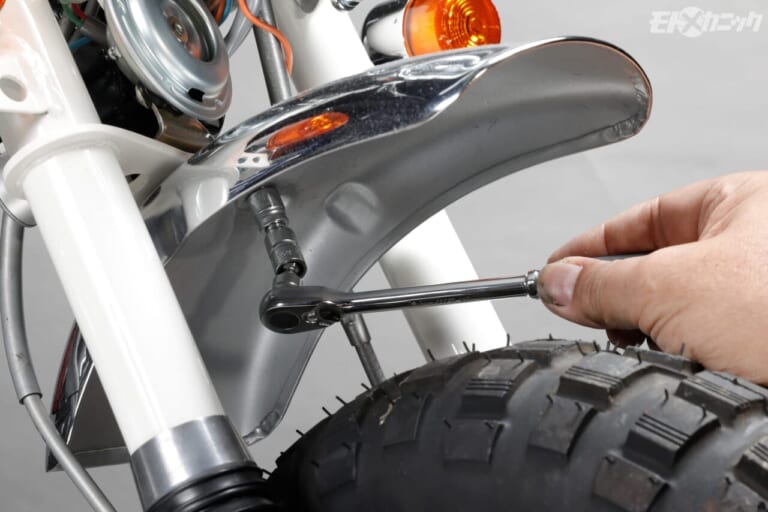

部品の脱着時だけでなく増し締めやトルク確認でボルトやナットを回したい時、狭い隙間で首振りが役立つ。
コンパクトなシブイチ差込角で作業効率が大幅アップ
キャップボルトを回すのはL字型の六角レンチが一般的だが、ソケットビットをラチェットハンドルにセットすれば早回しでき作業効率がアップする。

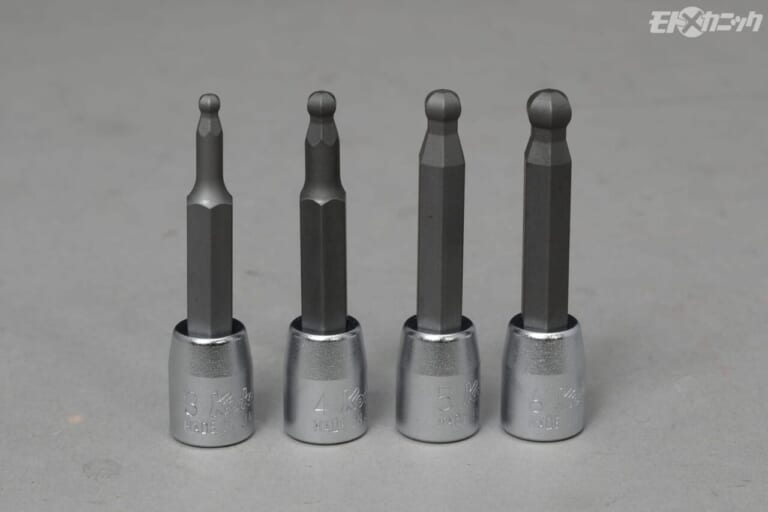

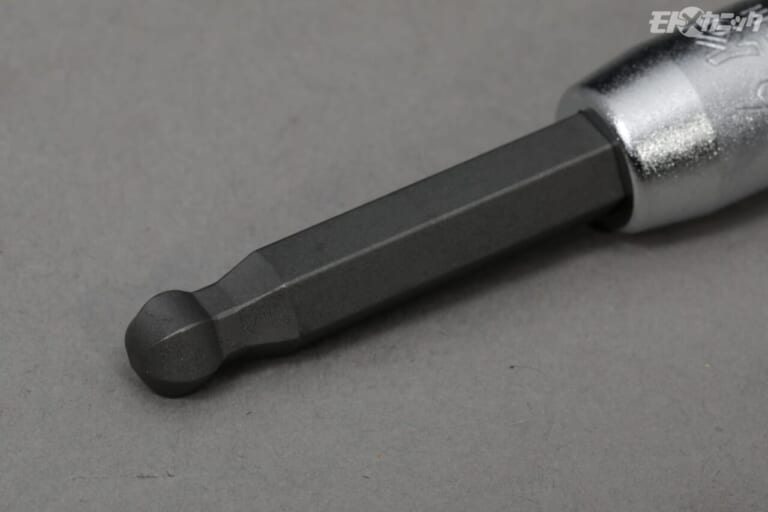

先端が丸いボールポイントなら干渉物を避けて使えるため、使い勝手がいっそう向上する。ボール根元のくびれによりストレートタイプより耐荷重性が低いため、過大な力を加えないよう要注意。
【2011M-50 1/4″SQ ヘックスビットソケット(ボールポイント)3、4、5、6】 3mm ●希望小売価格:1350円(税抜) / 4mm ●希望小売価格:1350円(税抜) / 5mm ●希望小売価格:1350円(税抜) / 6mm ●希望小売価格:1350円(税抜)

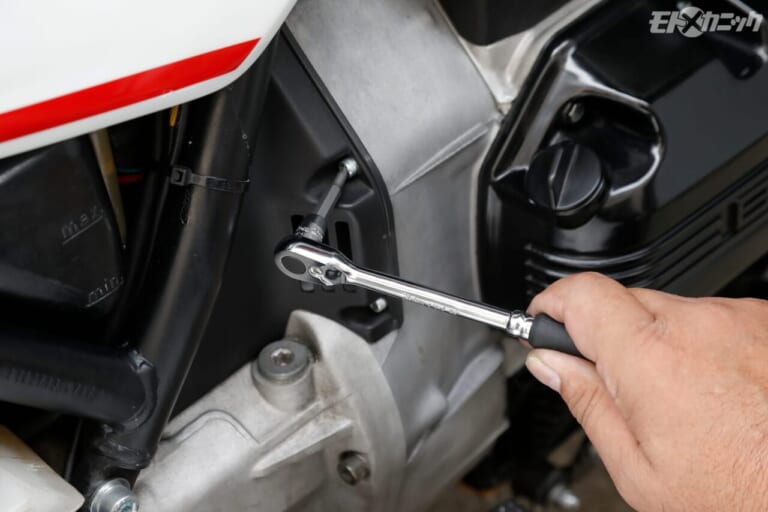

コーケンでは1/4″SQボールポイントは6mmが上限となる(非ボールポイントは12mmまである)。耐荷重性に配慮した結果だが、首振りできる上にラチェットで早回しできるのは便利で、一度体験すると常用したくなる。
ビットバリエーションが豊富なコーケンのユニバーサルソケット
2本のピンが貫通する「コマ」を使用する一般的なユニバーサルソケット。コーケンの差し込み角1/4″SQのユニバーサルソケットは6角、12角、トルクス、ナットグリップ、ヘックスビット、トルクスビットとラインナップが豊富なのが特徴。

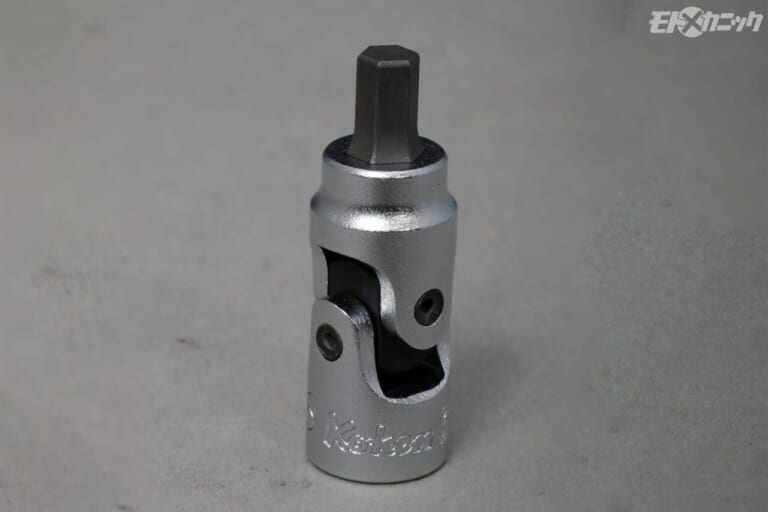

ヘックスビットはビットが短く、ソケット+ユニバーサルジョイントの組み合わせより狭い場所で使いやすい。
【2430M 1/4″SQ ヘックスビット ユニバーサルソケット 5mm】 ●希望小売価格:4380円(税抜)

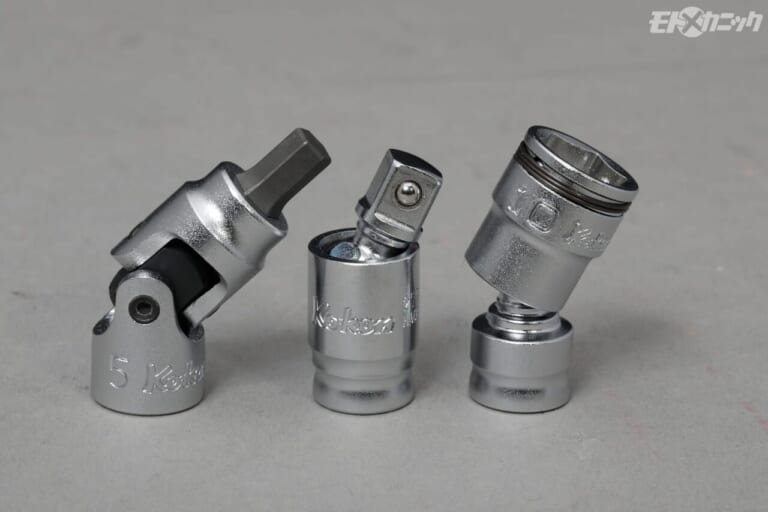

ジョイント部にコマとピンを内蔵するため、六面式ボールジョイント(右2点)に比べて全長が長くなるのは致し方ないが、その分大きく傾けられるのがこのタイプの特徴(左)。首振り方法として、ボールポイントかユニバーサルか迷うところだが、耐荷重性はこちらが勝る。
首振り付きでもヘッドはコンパクト。狭い場所でも使いやすいハンドル
ボルトやナットの周りからラチェットハンドルを逃がすには、ユニバーサルジョイントやユニバーサルソケット以外にラチェットハンドル自体を振る方法もある。

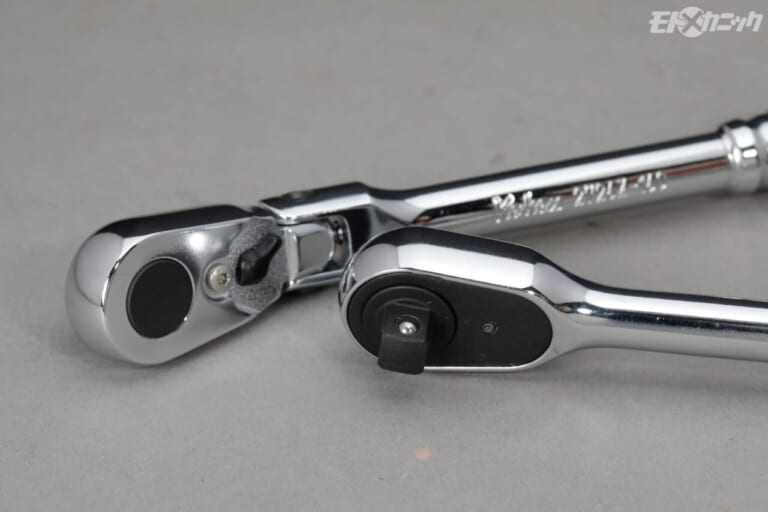

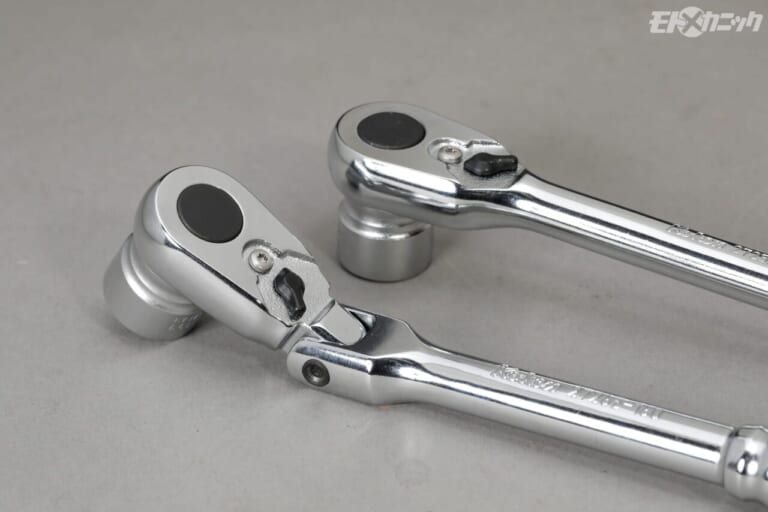

Z-EAL のラチェットハンドルはヘッドがコンパクトなので、ハンドル角度を変えるだけでエクステンションバーやディープソケットを使わずに干渉物を避けられることも多い。

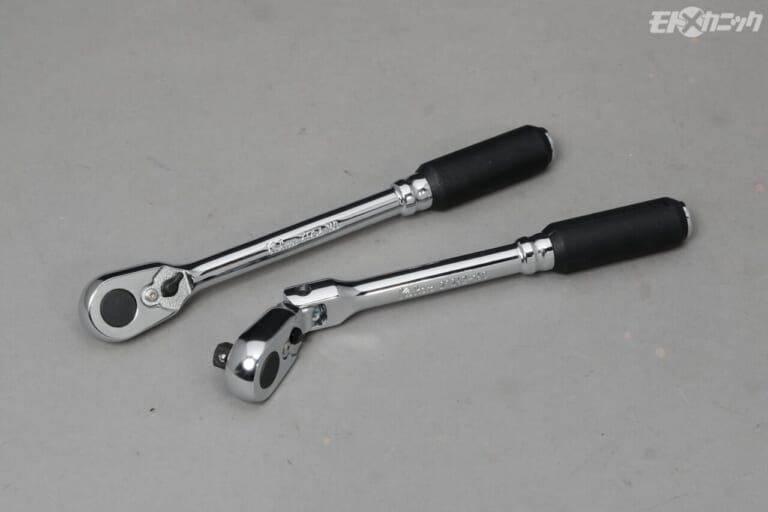

【2725Z-160 Z-EAL 1/4″SQ ラチェットハンドル(ロング)】 ●希望小売価格:1万1000円(税抜) / 【2726Z-160 Z-EAL 1/4″S 首振りラチェットハンドル(ロング)】 ●希望小売価格:1万5400円(税抜)
小ぶりなヘッドと全長が短いソケットを組み合わせることで狭い空間でも快適に作業できるZ-EALの1/4″SQシリーズ。ロングタイプの全長は160mmで、全長114mmのスタンダードに比べてスリムさがいっそう際立つ。ラチェット空転トルクの軽さも大きな魅力。
